產品簡介

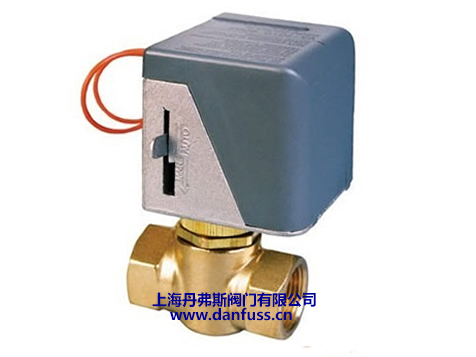

    M206/207系列開關式電動二通閥由M系列閥門驅動器和206/207系列銅閥組成。用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。驅動器由單向磁滯同步電機驅動，閥門彈簧復位。閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣；當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流。通過閥門關
閉或開啟，使室溫始終保持在溫控器設定的溫度范圍內。
M系列電動閥之驅動器與閥體采用螺套聯接方式，可以在閥門安裝之后，再安裝驅動器，現場裝配，接線靈活、方便。
驅動器之平面設計可以貼近墻面安裝，占用空間小。產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫環境可靠工作。

驅動器主要技術參數

銅閥主要技術參數

外形尺寸

材質說明

閥體材料：鍛造黃銅
密封材料：丁腈橡膠(NBR)
驅動器蓋：阻燃ABS工程塑料
介質溫度：＜94℃
閥桿材料：不銹鋼(A1S1302)
驅動器底盤：壓鑄鋁合金
工作介質：水

操作及注意事項

馬達罩殼防止滴水滲入。當閥裝于水平管道時，安裝位置與垂直平面夾角不超過85°，如圖2所示。當閥門裝在垂直管道上時，馬達罩殼必須防止滴水滲入。
撥動手動操作桿時應緩慢移動，當手動桿沿箭頭指向慢慢移動并按進缺口內卡住，閥門處于常開關態，每當電流首次通過電動閥時，手動桿會再設定至自動位置。

安裝須知

常閉二通閥和混合三通閥的安裝如圖形3、4所示。對于高層建筑物，應在底層支管上采用減壓閥。安裝閥體時，應注意閥體的箭頭指向，若帶有輔助開關，其接線如圖6所示。
